ELM327 hfmscan не подключается. Поиск причин.

Здесь я опишу последовательность проверок, для понимания причин, почему адаптер ELM327 hfmscan не подключается к ЭБУ двигателя.

1. Вы должны быть уверены, что система управления вашего двигателя HFM или PMS. Двигатели 104 и 111 могут иметь систему управления ME-SFI, отличительной особенностью которой будет датчик педали газа, установленный, как правило, под капотом в районе вакуумного усилителя тормозов. На таком двигателе адаптер ELM327 hfmscan работать не будет, используйте классический ELM327.

2. Если ваш автомобиль оборудован круглым разъемом диагностики 38 пин и вы используете для подключения кабель OBD2-38pin, который приобрели самостоятельно - проверьте его!

3. Проверить напряжение на разъеме диагностики. Включить зажигание.
   На моделях с прямугольной колодкой диагностики 16 пин (W124, некоторые W463) измерить напряжение между пин 1 и 16, а так же между пин 1 и 8. В обоих случаях должно быть напряжение 11-13В. Если нет напряжения 1-16, необходимо проверять предохранители двигателя. Если нет напряжения 1-8, необходимо в первую очередь проверить питание ЭБУ (для HFM это разъем 1, пины 27,39,40.)

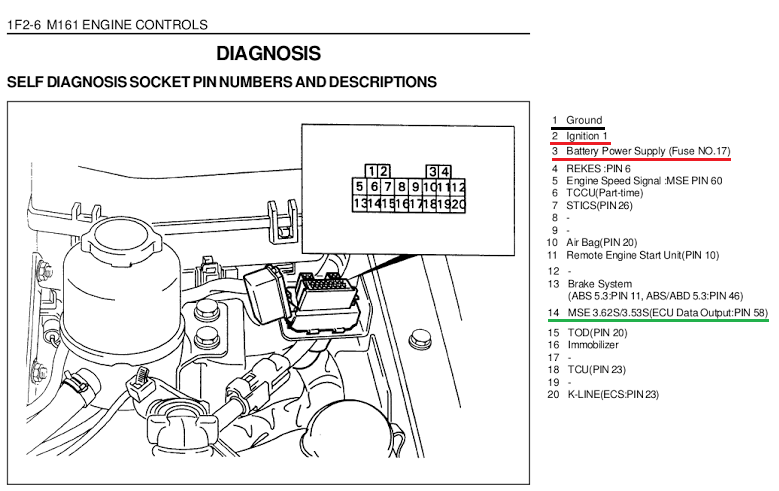

   На моделях с круглой колодкой диагностики 38 пин (W140,W202,W210,W463) необходимо измерить напряжение 1-2, 1-3, 1-4. Во всех измерениях должно быть 11-13В.    На автомобилях SsangYong с круглой колодкой диагностики 14 пин или прямоугольной колодкой диагностики 20 pin (тип KIA) необходимо проверить напряжения 1-2,1-3,1-14. Во всех измерениях должно быть 11-13В (зажигание включено).

4. Адаптер подключен, зажигание включено. Проверяем что красный светодиод горит, 2 светодиода Tx Rx моргают вместе, раз в 3-5 секунд. Это режим ожидания. Если поведение светодиодов отличается, укажите это.

5. Подключаем адаптер к ноутбуку, можно по проводу USB, можно по WIFI. Процесс подключения и необходимые для этого действия, описаны тут.
Запустить программу hfmscan, выбрать тип адаптера "ELM327 hfmscan" и порт связи (WIFI или FTDI или COMx для bluetooth).
Нажать connect и ждать подключения. Если подключения нет, то сделать несколько попыток, после этого закрыть программу, упаковать папку LOGS и прислать мне на емайл.



HOBDrive: Ошибка Can`t connect socket tcp://192.168.0.10:35000

Необходимо сделать следующее:
1. Отключить мобильный интернет и попробовать установить связь еще раз. Если не поможет, то выполнить след.пункты
2. Перезагрузить телефон. Никакие диаг программы не запускать
3. Подключить адаптер и завести авто
4. Сделать пересопряжение WiFi сети ( удалить из сопряженных и добавить заново )
5. Подключиться к WiFi сети андроидом
6. Запустить Хобдрайв. Экраны\настройки\настройки елм. Выбрать сначала Блютуз подключение нажать Сохранить вверху справа, затем вернуть на WiFi нажать [Сохранить]
7. Выйти на главный экран. Подождать минуту
8. Экраны\настройки\сообщить о проблеме
  Выбрать отправить через Gmail или через другой почтовый клиент. Сформируется письмо на support@hobdrive.com с прикрепленными файлами: log.txt, user.vehicles, config.xml, persident.data
9. Отключиться от WiFi сети адаптера, включить или мобильный интернет или подключиться к WiFi сети с интернетом.
10. Отправить письмо из п.8
