Информация о кабеле OBD2 mb38 pin

Данный кабель применяется для подключения OBD2 совместимого адаптера (VAG COM 409.1, ELM327 и других с разъемом OBD2) к круглому разъему дагностики 38 пин мерседес.

Варианты исполнения данного кабеля бывают разные. Например, существуют многопроводные кабели где множество пинов OBD2 соединены с множеством пинов разъема 38. Такой вариант кабеля обычно применяется для мультимарочных сканеров типа Autel и др., которые имеют "железные" особенности - у них много к-линий выведено на разные пины OBD2, и внутренний мультиплектор может переключать чтение на разные линии.
Классический адаптер VAG COM 409.1 имеет только 2 к-линии, на пинах 7 и 15 OBD2 разъема.
Адаптер ELM327 имеет только одну к-линию на пин 7 OBD2.
Все ЭБУ мерседес, читаются только по к-линии, поэтому от каждого блока управения линия диагностики (к-линия) выведена на свой пин разъема диагностики.

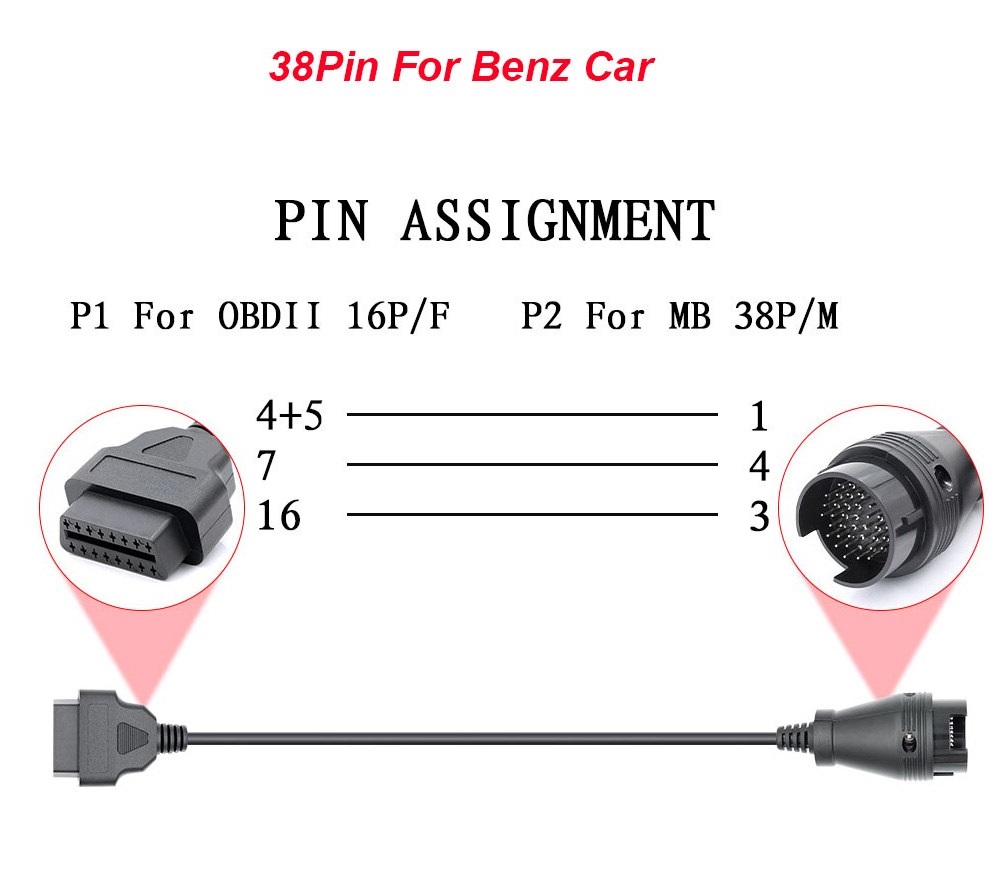

Внимание! Для диагностики двигателя с помощью адаптера VAG COM 409.1 или ELM327 необходим кабель, который имеет только 3 провода. Его распиновка приведена ниже, а так же фото.

Схема
