Доработка адаптера VAG COM 409.1 для работы с системой PMS.

Для устойчивой работы на системах PMS необходима доработка адаптера VAG COM 409.1

В адаптере установлен резистор подтяжки который подает напряжение питания (OBD пин 16) в K-линию (OBD пин 7). Обычно он имеет сопротивление от 510 Ом до 1000 Ом. Типично адаптер на чипе WCH CH340 имеет резистор подтяжки 1000 Ом, а адаптеры на чипе FTDI резистор 510 либо 560 Ом.
Адаптер на чипе FTDI предпочительнее использовать, т.к. с ним скорость чтения параметров в 3 раза выше.

При работе с системой PMS (и некоторыми ранними ЭБУ HFM) из-за особенностей ЭБУ PMS и конструктива адаптера встречаются следующие проблемы:

1. Программа hfmscan подключается и читает ЭБУ при остановленом двигателе. При работе двигателя, программа не может подключиться или постоянно выводит сообщения об ошибках связи. Чаще всего это происходит с адаптерами на чипе WCH.

2. Программа hfmscan не может подключиться ни при каких условиях. Это типично на некоторых ЭБУ при чтении адаптером на чипе FTDI.

Решением проблемы является замена резистора подтяжки на более высокий номинал в диапазоне 1700-3500 Ом.

На фото ниже предствлен пример доработки адаптера (замена резистора R10 с номинала 510 Ом на 2000 Ом) на чипе FTDI (очень хороший и быстрый адаптер).

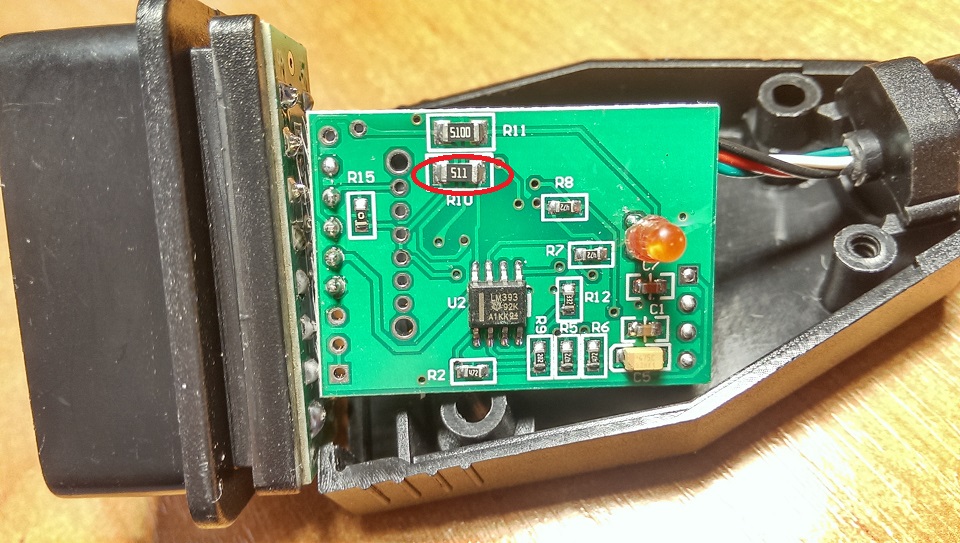

Фото платы до доработки ( R10 510 Ом)

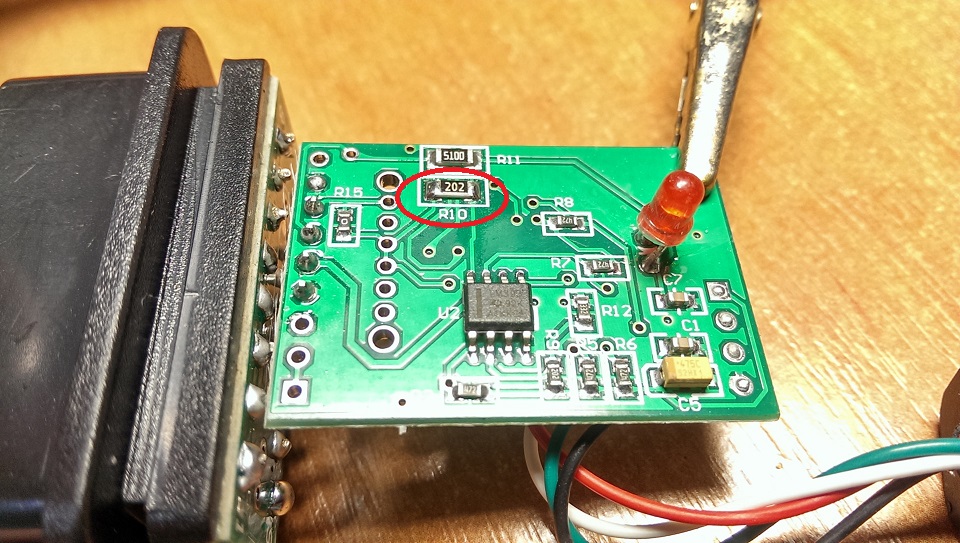

Фото платы после доработки ( R10 2000 Ом )



Если у вас нет smd резистора для замены, то нужно выпаять резистор подтяжки, и впаять классический резистор в другие точки, главное чтобы он имел прямой контакт на пины 7 и 16 OBD2.

Пример из жизни на C180 PMS.





Доработка адаптера Galletto 1260 для работы с системой PMS/HFM/LH.

Китайцы продают удешевленную версию адаптера Galletto 1260 на хорошем (быстром чипе FTDI). Досада в том, что резистор подтяжки К линии (pin 7 OBD2) они по ошибке поставили очень низкого номинала.
Суть доработки в замене резистора R6.
Если этот адаптер вы используете только в качестве K-Line адаптера, то можно выпаять резистор R5 и запаять его на место R6, или просто заменить резистор R6 на любой резистор в диапазоне 1500-3000 Ом.

Фото платы:
