Мерседес, двигатели M111 и M104, Отсечка топлива при 4000 оборотах в движении

Нередко на форумах всплывает проблема отсечки топлива на оборотах 4000 в движении (на стоящем автомобиле так и должно быть).
На этой странице вы узнаете как решить эту проблему.
Условия:
- двигатель M104 или M111, система управления HFM.
- автомобиль простой комплектации ( без ASR и Tempomat ).

Теория

На остановленном автомобиле присутствует предохранительная отсечка топлива при оборотах 4000.
отсечка снимается:
для автомобилей с МКПП - при движении автомобиля (преодолении определенного порога скорости).
для автомобилей с АКПП - при включении передачи АКПП.

Определение причины отсечки топлива на оборотах 4000 в движении

1. Необходимо проверить, как ЭБУ определяет тип коробки передач: автомат или механика.
Это зависит от ЭБУ. На ранних версиях ЭБУ сканер напишет тип коробки МКПП или АКПП,
на более свежих версиях ЭБУ тип коробки надо определить из кодировки ЭБУ (9 цифр). Кодировку можно увидеть только сканером.
например для кузова W124 она такова:
000 048 XXX - для механической коробки передач
000 050 XXX - для автоматической коробки передач 4 ступени
000 114 XXX - для автоматической коробки передач 5 ступеней
для W202 (до рестайлинга) кодировка:
000 049 XXX - для механической коробки передач
000 051 XXX - для автоматической 4-х ступенчатой коробки передач
000 115 XXX - для автоматической 5-ти ступенчатой коробки передач
Так же вы можете запустить программу hfmscan и найти пункт меню Parse coding, при выборе его, введите кодировку и программа расшифрует вам комплектацию.

2. Для автомобилей с АКПП, необходимо понять как ЭБУ определяет положение селектора АКПП. Смотрим сканером. В положении паркинг и нейтраль должен отображаться символ [P/N], при включении передачи должно отображаться [Drive].

3. Для автомобилей с МКПП необходимо проверить сигнал скорости. Подключаем сканер и в движении смотрим наличие сигнала

Решение проблемы отсечки топлива на оборотах 4000 в движении

1. Если тип КПП определен неправильно на ЭБУ с кодировкой - необходимо правильно закодировать ЭБУ сканером. Правильную кодировку можно определить в программе запчастей Mercedes EPC по номеру ЭБУ, посмотрев подсказки (fussnote) - там будет табличка с вариантами исполнения и кодировками.
Если это старый ЭБУ, то необходимо сделать сброс адаптации чтобы ЭБУ заново определил тип КПП (он это делает по синалу на пин 20 разъема 1 ЭБУ ХФМ. На машинах с МКПП провод с пин 20 идет на кузов. Для АКПП провод идет на замок зажигания (смотрите пункт 2)

2. Если на автомобиле с АКПП положение селектора АКПП определяется неверно, необходимо проверить цепь от пин 20 разъем 1 ЭБУ ХФМ до клемы 50 замка зажигания, а так же проверить блокировку пуска двигателя при включенной передаче АКПП.

3. Сигнал скорости ЭБУ получает от ABS. Провод от Пин 30 ЭБУ ABS идет на пин 8, разъем 1 ЭБУ HFM. Чаще всего проблема сигнала скорости возникает на автомобилях куда установили 111 или 104 двигатель взамен 102/103. В этом случае, если на вашем авто установлен ЭБУ ABS старого образца, то можно заменить его на ЭБУ ABS нового образца, а так же установить клему для пин 30 в разъем ABS и проложить провод до пин 8 разъема 1 ЭБУ HFM. Источник.
Если ABS не установлен, читайте ниже о сигнале скорости и способе его формирования.

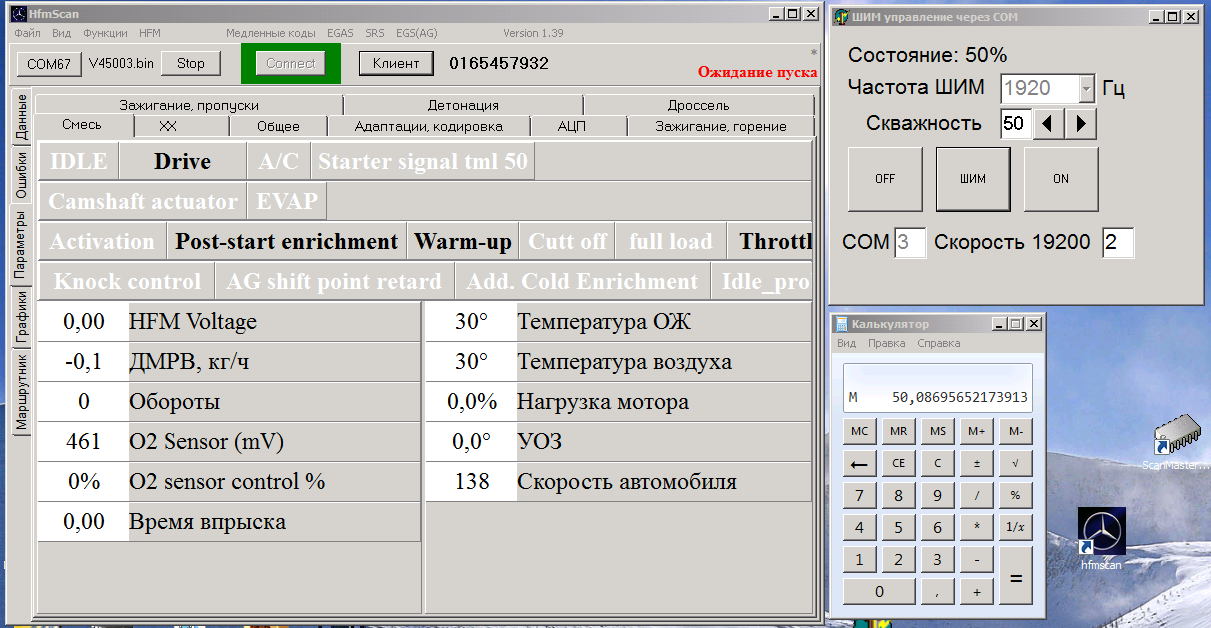

Характеристика сигнала скорости, поступающего на пин 8 разъема 1 ЭБУ HFM от блока ABS

Сигнал скорости на пин 8 задается частотой, амплитуда 12В, скважность 20-50%, 50 импульсов на 1 метр пути
Штатный датчик на корпусе спидометра W124 имеет характеристику 4 импульса на метр. Поэтому чтобы его использовать необходимо частоту умножить на 12 (например с помощью микроконтроллера или других схемных решений, читайте же про Преобразователи частоты).
Проходной датчик скорости от ВАЗ имеет характеристику 6 импульсов на метр, поэтому чтобы его использовать, необходимо умножить частоту на 8.
В интернете встречается информация, что можно подать сигнал оборотов (TD/TNA) на пин 8, но это не помогает. Для примера, 3000 оборотов, частота сигнала TNA для М111 будет 100 Гц, или 2 метра в секунду (7 км/ч) и на такой скорости отсечка не снимается. Для М104 скорость будет 11 км/ч, но результат тот же.

Преобразователи частоты.

Вариант от microchip46, умножение частоты до 5 раз. Описание.
Вариант от all4swap, умножение частоты до 10 раз. Описание.
Вариант от Александра, (при покупке укажите что нужно умножение частоты до 10-12 раз). Объявление.
