HfmChart - Анализ работы двигателя после сеанса диагностики (лог файлов)

Программа HfmScan при работе постоянно записывает журнал обмена. Файлы журнала имеют расширение *.bin.
После завершения сеанса диагностики двигателя можно перевести эти логи в текстовый формат, для этого выбрать в меню File => Convert logs.
Эти текстовые файлы можно смотреть глазами, но это очень неудобно.

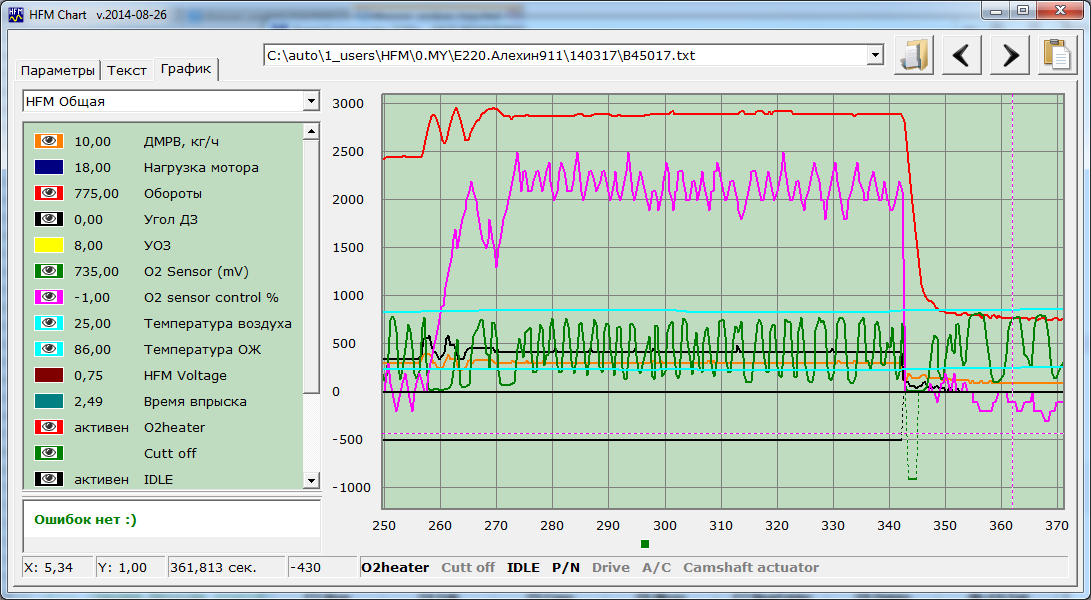

Была написана программа HfmChart, которая показывает текстовые логи графически, причем вы сами выбираете список параметров для отображения, а так же можете отключать\включать отображение отдельного параметра.
Т.к. все параметры отображаются в одной системе координат то предусмотрен пересчет значений в единую сетку координат.
Программа позволяет создавать несколько масок просмотра, например я в своей работе обычно использую маску "HFM Общая" где отображаются параметры ответсвенные за состав смеси (обороты, угол дросселя, дмрв, сигнал лямбды, коррекция по лямбде, статусы ХХ и другие), но можно сделать и другие маски где наблюдать за другими параметрами.

При первом запуске программа загружает маски просмотра по умолчанию, которые можно потом изменить.

Скачать программу HfmChart можно по ссылке.
