Адаптер ELM327 перестал работать. Диагностируем причину

Если в какой-то момент адаптер перестал работать, то нужно проверить следующие моменты:

1. Подключить кабель переходник в колодку диагностики мерседеса, включить зажигание и проверить наличие напряжения на разъеме ОБД. должно быть 11-13В между контактами ОБД разъема 4-16 (общее питание адаптера) и 4-7(к-линия).

2. Подключить адаптер и выполнить поиск блютуз устройств на вашем девайсе(телефон, планшет, ноутбук). При этом вы должны найти устройство OBDII (код сопряжения 1234).

3. Снять крышку с адаптера (идеально подходит канцелярский ножик для резки бумаги) и посмотреть на состояние светодиодов.
красный светодиод горит всегда когда есть питание на адаптере.
Пока адаптер не подключен к автомобилю то оба зеленых светодиодов моргают раз в 5 секунд одновременно.

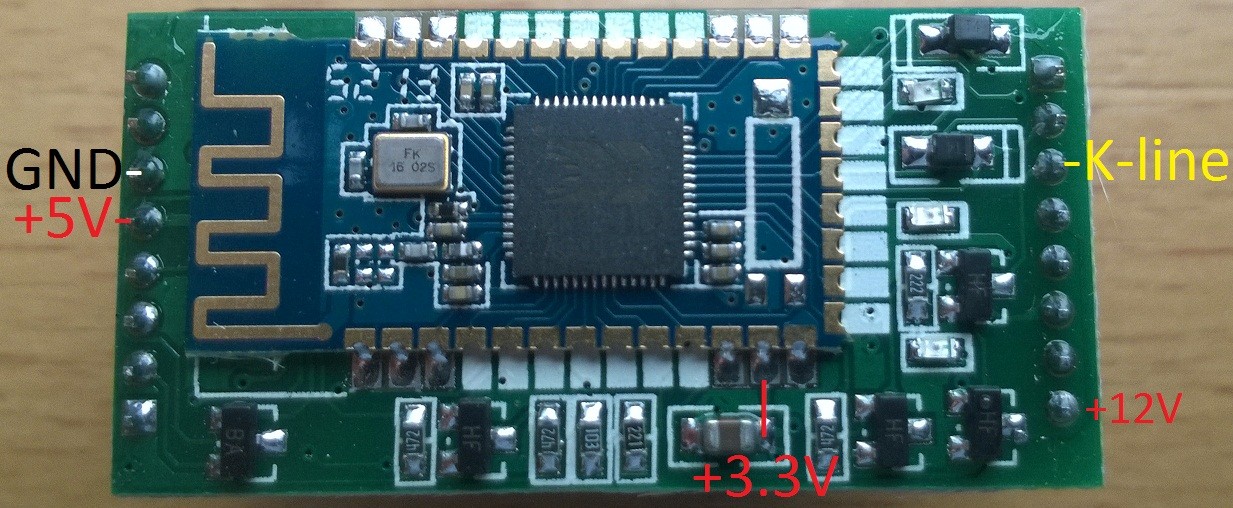

4. Если светодиоды не горят, или телефон не видит адаптер, то необходимо проверить все точки питания, обозначеные на фото.
GND - это земля(минус), точки питания и необходимое напряжение обозначено красным цветом.
на к-линии должно быть так же питание в районе 11-13В.



По моему опыту (2 неработающих адаптера, которые умерли на одном и том же автомобиле) выходил из строя всегда стаблизатор напряжения 78M05.
Причем он расчитан на ток 500мА, а в реальной жизни рабочий ток всей схемы не превышает 40мА (модели 2013 года до 80мА), тем не менее почему-то он умирает.
В одном случае стабилизатор взорвался и от адаптера пахло горелым, в другом случае стабилизатор пропускал через себя все питающее напряжение, причем никакой элемент схемы после этого не умер, я просто заменил стабилизатор на б\у (в принципе подходит любой на 5В) и адаптер снова в строю.

Если вы обнаружили отсутствие:

напряжения питания 12В, то необходимо прозвонить цепь от пина 16 ОБД колодки и то указанной точки. при этом в цепи есть диод (M7) который может выйти из строя.

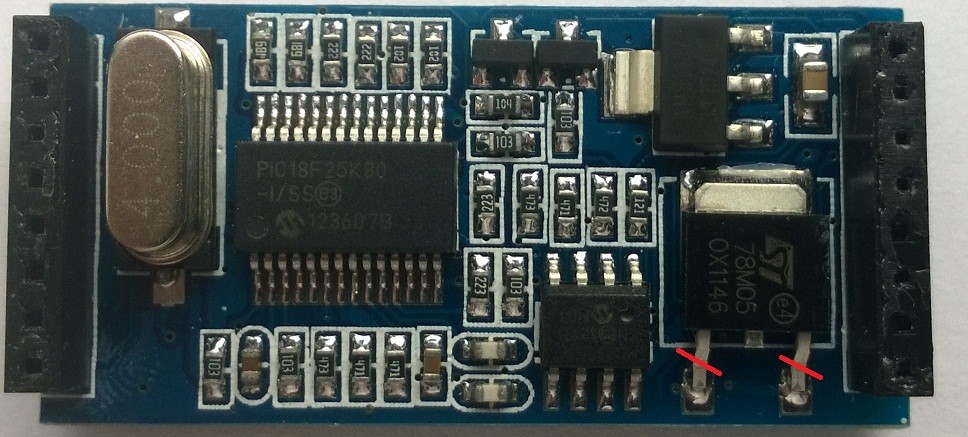

напряжения питания 5В, то необходимо отпаять или перерезать ножом 2 ноги стабилизатора 78M05 (78M05 стоит с обратной стороны платы, смотрите фото, красным указаны ножки которые нужно отпаять или перерезать),



далее навесным монтажем припаять новый стабилизатор на 5В (желательно с характеристиками не хуже: входное напряжение не менее 30В и ток не менее 0.5А) между точками GND,+12V,+5V указанными на фото выше.

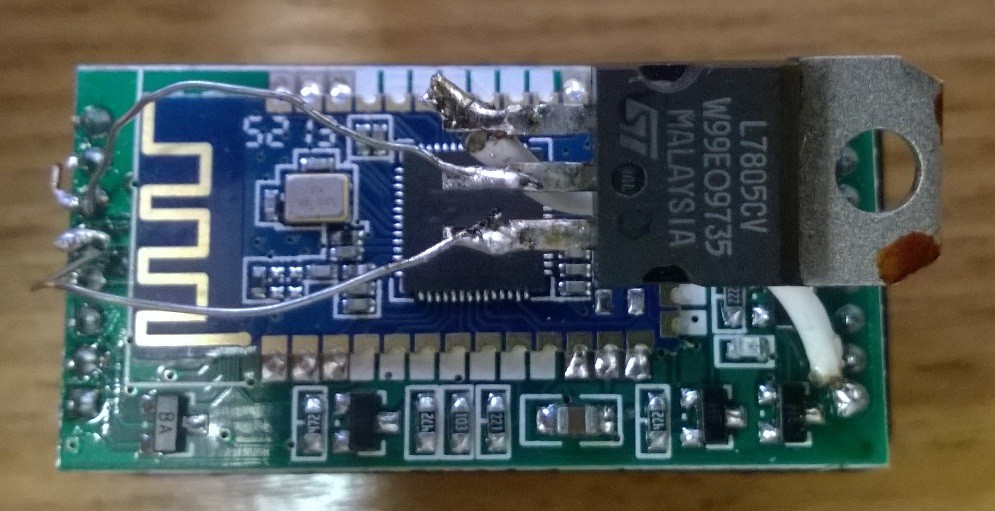

Для примера (я тебя слепила из того что было ... ) :



Пока на этом закончу. Буду добавлять информацию по мере появления других неисправностей.
